更新時間：2026年03月01日，不同批次，CA103過程信號校驗儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測。

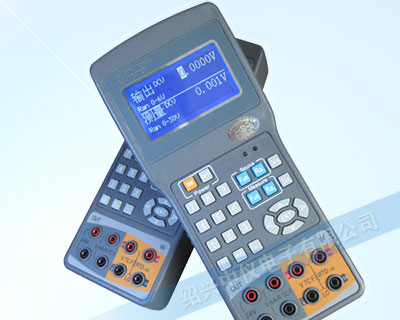

CA103過程信號校驗儀是一種用于校驗過程信號的儀器，主要用于檢測和校準各種工業自動化控制系統中的模擬量信號，如電壓、電流、溫度、壓力等。
CA103過程信號校驗儀精度：0.03%F.S.
Sink功能(CA103過程儀表校驗儀支持)。
CA102S熱工儀表校驗儀是現場過程儀表校準測試和維護診斷的必備工具。在化工、電力、石油、紙漿、食品飲料、制造業和污水處理、給排水等行業的現場校準及檢測維護，可提供各種必需的溫度、壓力、電流、電壓以及電阻和頻率的校準，滿足用戶的需求。
| 參數 | 范圍 | 量程 | 精度 | 分辨率 | 備注 | |
|---|---|---|---|---|---|---|
| CA103 | CA102S | |||||
| 直流電壓 | 100mV | 0～99.999mV | ±(0.03%+10μV) | ±(0.05%+10μV) | 1μV | 輸出電阻：約5Ω |
| 6V | 0～6.0000V | ±(0.03%+0.5mV) | ±(0.05%+0.5mV) | 0.1mV | 輸出電阻：約100Ω | |
| 直流電流 | 20mA | 0～24.000mA | ±(0.03%+3μA) | ±(0.05%+3μA) | 1μA | zui大負荷：500Ω |
| Sink20mA | 1～24.000mA | ±(0.05%+3μA) | - | 1μA | zui大負荷：24V(SWP-CA102s不支持) | |
| 電阻 | 500Ω | 10.0～510.0Ω | ±(0.1%+0.1Ω) | ±(0.1%+0.1Ω) | 0.1Ω | 激勵電流:1～5mA |
| TC | K | 0.0～1372.0℃ | ±(0.03%+0.5℃) | ±(0.05%+0.5℃) | 0.1℃ | 熱電偶信號發生精度不包括冷端補償傳感器精度 冷端傳感器規格 精度(與主機組合時) |
| E | 0.0～1000.0℃ | ±(0.03%+0.4℃) | ±(0.05%+0.4℃) | |||
| J | 0.0～1200.0℃ | ±(0.03%+0.4℃) | ±(0.05%+0.4℃) | |||
| T | 0.0～400.0℃ | ±(0.03%+0.5℃) | ±(0.05%+0.5℃) | |||
| N | 0.0～1300.0℃ | ±(0.03%+0.5℃) | ±(0.05%+0.5℃) | |||
| WRe3-25 | 0.0～2300.0℃ | ±(0.03%+1.2℃) | ±(0.05%+1.2℃) | |||
| R | 0.0～1768.0℃ | ±(0.03%+2℃) | ±(0.05%+2℃) | |||
| S | 0.0～1768.0℃ | ±(0.03%+2℃) | ±(0.05%+2℃) | |||
| B | 0.0～1820.0℃ | ±(0.03%+1.5℃) | ±(0.05%+1.5℃) | |||
| 頻率 | 1000Hz | 0～1000Hz | ±1Hz | ±1Hz | 1Hz | 輸出電壓+5V±10% |
| 5KHz | 0.00～5.0kKHz | ±0.01kHz | ±0.01kHz | 0.01kHz | ||
| 直流電源 | 24V±2V | 24V±2V | zui大電流：22mA | |||
① 溫度系數對在0≤T＜18℃和28＜T≤40℃的溫度范圍增加上述精度×(1/10)/℃。
② 上述精度范圍是充電結束(或中斷)后經過2小時以上的值。
精度=±(讀數的%+μV、mV、μA、Ω、℃、dgt)，溫度23±5℃。
| 范圍 | CA103 | CA102S | 分辨率 | 備注 | |||
|---|---|---|---|---|---|---|---|
| 量程 | 精度 | 量程 | 精度 | ||||
| 直流電壓 | 100mV | -99.999～+99.999mV | ±(0.03%+50μV) | 0～+99.999mV | ±(0.05%+50μV) | 10μV | 輸入電阻： ≥1000kΩ或更大 |
| 30V | -30.000～+30.000V | ±(0.03%+5mV) | 0～+30.000V | ±(0.05%+5mV) | 1mV | ||
| 直流電流 | 30mA | -30.000～+30.000mA | ±(0.03%+4μA) | 0～+30.000mA | ±(0.05%+4μA) | 1μA | 輸入電阻：約≤25Ω |
| 頻率測量 | 5kHz | 0.0～5000.0Hz | ±(0.1%+2dgt) | 0.0～5000.0Hz | ±(0.1%+2dgt) | 0.1Hz | zui大輸入：30V 靈敏度：≥0.5Vpp |
| TC | K | -50.0～1372.0℃ | ±(0.03%+1.5℃)/≥100.0℃ ±(0.03%+2℃)/≤100.0℃ | -50.0～1372.0℃ | ±(0.05%+1.5℃)/≥100.0℃ ±(0.05%+2℃)/≤100.0℃ | 0.1℃ | 支持手/自動冷端補償 |
| E | -50.0～1000.0℃ | -50.0～1000.0℃ | |||||
| J | -50.0～1200.0℃ | -50.0～1200.0℃ | |||||
| T | -50.0～400.0℃ | -50.0～400.0℃ | |||||
| N | -50.0～1300.0℃ | -50.0～1300.0℃ | |||||
| WRe3-25 | -50.0～2300.0℃ | -50.0～2300.0℃ | |||||
| R | -50.0～1768.0℃ | ±(0.05%+2℃)≥600.0℃ ±(0.05%+3℃)≤600.0℃ | -50.0～1768.0℃ | ±(0.05%+3℃) | |||
| S | -50.0～1768.0℃ | -50.0～1768.0℃ | |||||
| B | -50.0～1820.0℃ | -50.0～1820.0℃ | |||||
| RTD | Cu50 PT100 | -50.0～150.0 | ±(0.03%+0.3℃) | -50.0～150.0 | ±(0.05%+0.6℃) | 0.1℃ | 支持兩/三線制測量 |
| -200.0～850.0℃ | -200.0～850.0℃ | ||||||
① 溫度系數對在0≤T＜18℃和28＜T≤40℃的溫度范圍增加上述精度×(1/10)/℃。
② 上述精度范圍是在CA102S熱工儀表校驗儀充電結束(或中斷)后經過2小時以上的值。
| 一般規格 | 附件 | ||
|---|---|---|---|
| AA型鎳氫電池 | 同時進行信號源/測量操作使用約5～7小時 | 表筆 | 2套 |
| 交流電源適配器 | 100～240VAC,50/60Hz，輸出12VDC/1A | 鱷魚夾 | 2套 |
| 工作溫/濕度范圍 | 0～40℃，20～80%RH(不結露) | 便攜包 | 1個 |
| 儲藏溫/濕度范圍 | -20～60℃ 90%RH或以下(不結露) | 電源適配器 | 1個 |
| 外部尺寸 | 約230x105x40毫米 | AA鎳氫電池 | 6節 |
| 重量 | 約1.8千克（包括電池） | 使用手冊 | 1本 |
SWP-CA103過程信號校驗儀使用說明
1. 連接電源：將SWP-CA103過程信號校驗儀的電源線插入電源插座，然后將電源開關打開。
2. 連接被測設備：將SWP-CA103過程信號校驗儀的輸出端口與被測設備的輸入端口連接，確保連接正確。
3. 設置校驗參數：根據被測設備的要求，設置SWP-CA103過程信號校驗儀的校驗參數，如電壓、電流、溫度、壓力等。
4. 開始校驗：按下SWP-CA103過程信號校驗儀的校驗按鈕，開始進行校驗。校驗過程中，可以通過觀察儀器顯示屏上的數值來判斷被測設備的信號是否正常。
5. 調整校驗參數：如果校驗結果不符合要求，可以通過調整SWP-CA103過程信號校驗儀的校驗參數來重新校驗，直到滿足要求為止。
6. 結束校驗：校驗完成后，按下SWP-CA103過程信號校驗儀的停止按鈕，斷開與被測設備的連接，并將電源開關關閉。
注意事項：
1. 在使用SWP-CA103過程信號校驗儀時，應注意安全，避免觸電等危險。
2. 在連接被測設備時，應確保連接正確，避免損壞設備。
3. 在設置校驗參數時，應根據被測設備的要求進行設置，避免誤操作。
4. 在校驗過程中，應注意觀察儀器顯示屏上的數值，及時發現異常情況并進行處理。
5. 在結束校驗后，應及時斷開與被測設備的連接，并將電源開關關閉，以免浪費能源。
