HART375C手持器是多款HART手持器中屬于多功能款，支持HART協議設備的手持通信器，它可以支持HART7版本對符合HART協議的設備進行配置、管理和維護。

HART375C手持器可以方便的接入4~20mA HART協議儀表電流回路中，與HART協議儀表進行通信，配置HART儀表的設定參數（如量程上下限等），讀取儀表的檢測值、設定值，可以對儀表進行診斷和維護等等。該手持器支持HART協議的di一主設備（HART網橋等），也支持HART協議的點對點和多點通信方式。

技術指標

·外形尺寸：228mm×100mm×60mm（手持部分為70mm 寬×36mm 厚）(不包括插頭和引出帶纜部分)。
·HART接口部分
·HART接口符合HCF（HART通信基金會）協議，雙向半雙工1200bit/s方式工作；
·HART接口可接收的共模電壓為±28V；
·漏電電流典型值小于1.0uA@25℃；
·HART接口通信距離<1500m；
·HART375C手持器具有抗EMI措施；
·HART通信接口具有幅值自動倍增功能；
·PC接口部分：PC接口部分需要通過電平轉換器連接 PC 機串口，此端口用于升級儀表庫。
·功耗指標：電源功耗：4.5VDC，19.8mA（工作狀態）。
·電池的使用：供電電源為三節5號（SIZE AA）堿性電池或鎳氫充電電池。連續工作時間：采用堿性電池時，典型值為150小時；采用2000mAH充電電池時，典型值為100小時。
·環境溫度要求：工作溫度范圍：0℃～50℃ 儲存溫度范圍：-20℃～55℃
·液晶顯示屏：液晶顯示屏是8行×21字符顯示，可以顯示4行漢字。
在環境溫度過低時，HART375C手持器的液晶顯示器的響應速度會變慢，這是正常現象；由于本設備帶有自動溫度補償電路，在環境溫度較高時，液晶顯示器仍然具有很好的對比度，方便您在不同環境的使用需求。

使用說明

HART375C手持器可以在遠端控制室或HART兼容儀表就地接入單獨對HART儀表進行通信操作。連接下圖所示，HART375C手持器可以并聯在HART協議設備上，也可以并聯在其負載電阻（250Ω）上。連接時不必考慮引線的極性。
注意：為保證手持器通信正常，在回路中必須有zui小值為250Ω的負載電阻。手持器不直接測量回路電流。

HART375C手持器與變送器怎么接線說明圖

操作菜單樹說明

HART375C手持器通用在線菜單圖（兼容HART通用指令的儀表都可以支持）

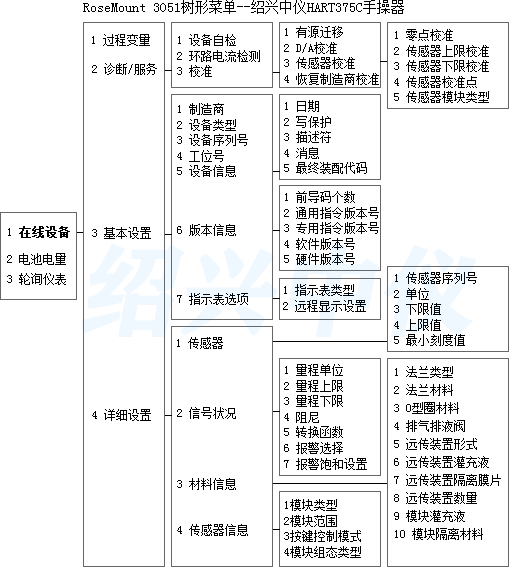

HART375手持器菜單樹-3051壓力變送器圖

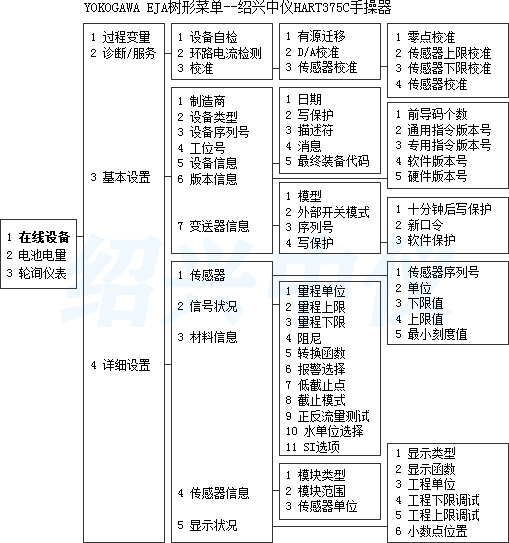

HART375C手持器在線菜單-橫河EJA壓力變送器圖

HART375C查變送器故障

Hart375C可以通訊大多數支持HART協議的壓力變送器，通過手操器順利進行組態及數據讀取，但是有時候在現場會出現通訊錯誤，今天我們一起來探尋出現錯誤的原因。

1、首先查看壓力變送器是否支持HART協議；

2、排除壓力變送器的問題在檢查回路的接線以及回路是否存在嚴重干擾；

3、檢查電源，供電電源是否穩定；

4、排除以上問題，檢查hart375C是否出現故障，比如：hart375電池電量是否充足；HART版本是否過低；通訊線是否有故障等等。

優勢特點

·支持延時關機：按壓開關鍵 I/O 一秒鐘以上，可打開或關閉手持器電源；
·輸出HART幅值自動控制：在噪聲較大的現場，HART信號輸出幅值將自動增加一倍；
·HART375C手持器新增總線噪聲有源處理電路，通信效果更好；
·支持快捷鍵：用戶可通過使用數字快捷鍵直接進入相關功能；
·經過改良的新殼體設計，更具國際產品特色；
·HART375C手持器為全中文顯示界面；
·工作時間更長：三節南孚五號電池可連續工作150～200小時，并有電池電量指示；
·1％電池電量測量，顯示更準確；
·增加翠綠色背光，顯示更加清晰（可用于昏暗/夜間環境操作）；
·用戶可主動關閉背光（通過按住右下角轉換鍵1秒以上可關閉或開啟背光）；
·HART375C手持器支持數十種儀表：RoseMount 1151、3051、644、248、2051、Yokokawa EJA、EJX，ABB，FOXBORO等壓力變送器。

常見故障排除

不能找到儀表

·檢查回路負載電阻的大小，負載電阻應在250～500Ω之間。
·檢查手持器和儀表的接線是否正確。
·檢查儀表是否上電正確，一般變送器電壓為24-26VDC之間，正負極不可接反。
·可能HART儀表地址不是0，選擇“是”，進行輪詢，就可能找到儀表。

按電源開關無顯示

·檢查HART375C手持器是否已裝入電池。
·檢查HART375C手持器的電池安裝是否正確。
·檢查HART375C手持器的電池電量是否用盡。

不支持設備的特殊功能

凡未通過注冊的HART設備，將不支持其特殊功能。如需全面支持請與本公司紹興中儀聯系，本公司可為用戶提供相應的技術支持。

HART375C手持器開機后自動輪詢地址為0的在線設備，在沒有連接設備時手持器會顯示“地址0未發現設備，是否查找其它設備?”的消息。此時選擇“確認”后，手持器將自動輪詢地址1到地址15的所有已連接設備。
當幾個設備連接在同一個回路中，每個設備必須設置不同的短地址（輪詢地址）。HART?協議將多個設備連接在同一個回路中的通信方式定義為多點通信方式，在多點通信方式下回路中的電流不再是4~20mA，而是這些設備輸出電流的總和。

了解更多支持儀表菜單樹(如1151,3051,EJA等)請在資料下載頻道中下載本產品使用說明書。

注意1：在使用HART375C手持器之前請閱讀本產品操作手冊。為了您個人和系統的安全，在使用和維修產品之前請確信您已經理解了操作手冊之全部內容。
注意2：在陽光下爆曬本設備，會縮短液晶顯示器的壽命，所以請盡可能在屋內使用。
注意3：在長時間不使用本設備時，建議取出設備內的電池，以免因電池漏液損壞本設備（使用高能堿性電池時除外）。
