ZYG612信號隔離器一入二出可是將現場信號隔離、轉換為兩路相同或不同的電流、電壓信號，輸入、輸出、電源、通道間全隔離，實現不同設備同時采集控制。

信號隔離器一入二出是保護PLC的作用，只要把現場過來的線接到IN端，輸出到線接到OUT端。其中IN-信號輸入端、OUT-信號輸出端、Power-供電電源。

ZYG612信號隔離器一入二出規格：輸入一路4-20mA，輸出兩路4-20mA，供電電法：DC24V。

ZYG600系列信號隔離（配電）器是連接工業現場儀表與控制室之間的電氣關聯設備。模擬量信號隔離器通過輸入-輸出-電源之間的可靠隔離，有效解決工業自動化控制系統的干擾問題，保證系統的穩定和可靠運行。

該系列模擬量信號隔離器采用優質的PCB變壓器隔離技術，結合先進高效的數字電路，在極大地提高產品隔離強度的基礎上，進一步提升了檢測和控制回路的抗干擾性。同時模擬量信號隔離器將電流、電壓、電阻、電偶、頻率等信號進行轉換和分配，更大程度上滿足工業自動化 控制系統的要求。

選型說明

注：訂貨時需要確定輸入/輸出/電源等參數，如有特殊需求可以定制。

輸入輸出信號表

主要技術參數

模擬量信號隔離器給現場的變送器提供隔離的直流電源，并檢測來自變送器的4~20mA電流信號， 經過隔離、干擾抑制等處理后，向控制系統或其它儀表輸出直流電流或電壓信號。

采用獨立的直流電源供電，輸入-輸出-電源各通道之間隔離。

標準的 35mmDIN 導軌卡式安裝?？砂尾宓慕泳€插頭端子，彈簧壓緊連接。

◆供電電源
供電電壓范圍：20～30VDC 額定供電電壓：24VDC
電流消耗（24VDC供電時）：< 47mA（1入1出）；< 62mA（1入2出）；< 95mA（2入2出）

◆輸入
輸入信號：4~20mA；0~20mA； 其它指定電流
輸入阻抗：約 50Ω
給變送器的配電：20mA時，≥18V（出廠默認）、若需要更大配電（如≥22V），請訂貨時注明
***大輸入電流：約 25mA

◆輸出
輸出電流：4~20mA；0~20mA；其它指定電流
輸出電壓：1～5V；0～5V；0～10V；其它指定電壓
負載電阻：4~20mA 輸出時，≤350Ω（出廠默認，可指定負載）
輸出紋波：< 10mVp-p

◆綜合參數
標準精度：±0.1%
溫度漂移：0.01%F.S./℃
響應時間：< 10ms
隔離能力：輸入-輸出-電源之間 1.5KV，1min，50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC
工作環境溫度：-20℃～＋60℃
儲存環境溫度：-40℃～＋80℃
機殼材質/防護等級：阻燃ABS/IP20
外形尺寸：16×116×110（mm）

模擬量信號隔離器接線方法

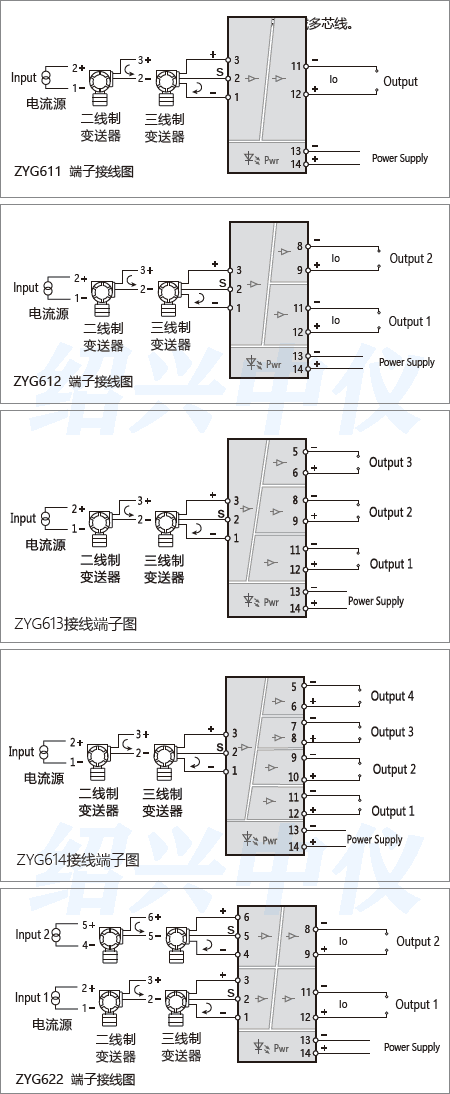

模擬量信號隔離器接線說明圖

ZYG612信號隔離器一入二出的工作原理

信號隔離器一入二出將變送器或儀表的信號通過半導體器件調制轉換，然后通過光感或磁感器件進行隔離轉換，再通過解調變換回隔離前原信號，同時對隔離后信號的供電電源進行隔離處理。保證變換后的信號、電源、地之間絕對獨立。所以在工業上需要做電隔離的設備配合儀表使用能夠提高數據的準確性。在工業生產環境中，需要大量的檢測和控制系統都是通過各種信號進行傳遞。在實際生產過程中會因復雜的環境如短路、干擾、信號不匹配等原因造成信號干擾和傳輸錯誤從而影響工作進度。所以在這種情況下能夠做到限流限壓，保護控制系統輸入輸出及通訊接口的隔離器是必不可少的。因為需求不同，信號隔離器也會根據不同需求場景進行參數變動從而達到即拿即用。

信號隔離器一入二出有什么用

根據信號隔離器一入二出實際應用需求，紹興中儀電子的信號隔離器大多數可以選擇一進二出、一進三出、一進四出、二進二出等功能。在自動化控制系統中對各種溫度變送器、流量變送器、壓力變送器、液位變送器等24VDC供電的二線制變送器配套，完成隔離轉換輸出的工作。唐山凱訊的信號隔離器隔離器，底座和主機可以分離插拔，安卸快捷。超薄款更省地方，當然高精準和穩定性是我們產品的標配。

ZYG612信號隔離器一入二出廠家
