ZYD-3I系列三相電流變送器可將來自交流互感器的三相交流電流信號轉換成標準的過程信號。

常用型號

ZYD-3I-A2-O1-P1（輸入：三相0-1A，輸出4-20mA，供電AC220V）

ZYD-3I-A1-O1-P1（輸入：三相0-5A，輸出4-20mA，供電AC220V）

產品選型

電流變送器ZYD-AI-A1-O1-P1（單相電流，輸入0-5A/50Hz，輸出4-20mA，供電AC220V）。

電流變送器是電力監控系統的重要元件，其作用是將交流單相電流轉換成直流電壓或直流電流標準信號。同時，它還承擔強電系統和弱電系統（比如，計算機系統）的隔離作用，以保護計算機采集系統輸入不被高壓的交流電壓所擊穿。

產品型號

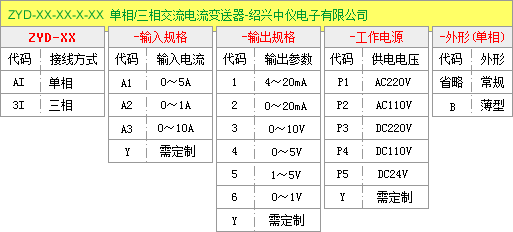

交流電流變送器選型圖

選型舉例

ZYD-AI-A1-O1-P1(此型號為單相交流電流變送器，5Aac CT變比電流信號輸入，輸出4~20mADC，工作電源AC220V，外形為常規黑殼)。

ZYD-3I33-A2-O1-P1(此型號表示三相交流電流變送器，A/B/C三相AC0-1A輸入，對應三路4-20mA輸出，工作電源AC220V。)

產品特點

電流變送器精度等級高0.2%、線性度高。

采用優質元器件，集成度高，免于定期校驗。

35mm標準導軌安裝或底座螺釘安裝固定，通用性強。

輸入/輸出/電源/外殼之間相互隔離，可靠性高。

技術指標

功能作用

電流變送器多應用于電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統，各種控制系統、樓宇自動化配電網、小區電力監控、工業自動化、智能型配電盤、開關柜的電量采集中，用于DCS對電動機、泵或熱網的中央監控，監視供電線路及其電流。

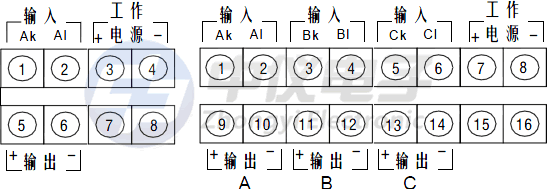

電流變送器接線圖(左：單相交流電流變送器接線圖/右：三相交流電流變送器接線圖)

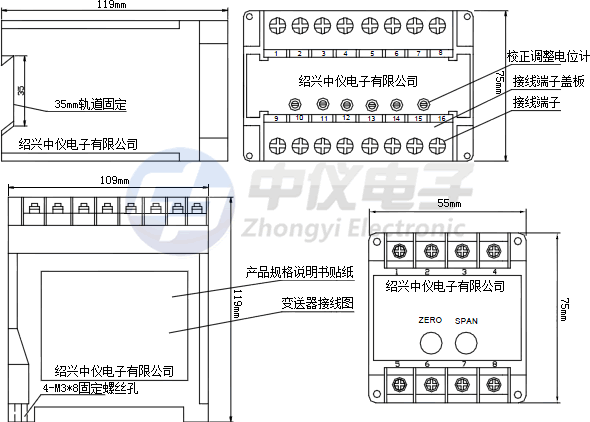

交流電流變送器外形尺寸圖

注意事項

安裝使用前請確認電流變送器規格貼紙上所標示規格與所訂購是否相同。

交流單相電流變送器的輸入電流是否在規格范圍內。

注意產品標簽上的輔助電源信息，輔助電源等級是否正確，極性不可接錯；請務必根據單相電流變送器隨機接線圖接線。

交流單相電流變送器輸入接CT的二次輸出端。

交流電流變送器在有強磁干擾的環境中使用時，請注意輸入線的屏蔽，輸出信號應盡可能短。集中安裝時，***小安裝間隔不應小于10mm；

ZYD-AI系列交流電流變送器內部未設置防雷擊電路，當變送器輸入、輸出饋線暴露于室外惡劣氣候環境之中時，應注意采取防雷措施；

單相電流變送器為一體化結構，不可拆卸，同時應避免碰撞和跌落；

單相電流變送器采用阻燃ABS塑料外殼封裝，外殼極限耐受溫度為+75℃，受到高溫烘烤時會發生變形，影響產品性能。產品請勿在熱源附近使用或保存，請勿把產品放進高溫箱內烘烤；

單相電流變送器在出廠前均經過嚴格檢驗和質量控制，如發現工作不正常，懷疑內部模塊有故障，請及時與附近的代理商，辦事處或直接與本公司技術支持熱線聯系。

單相電流變送器從發貨之日起十二個月以內，正常使用過程中出現產品質量問題均由本公司免費維修或更換，請勿拆卸或改裝變送器。

三相電流變送器的原理

三相交流電流變送器，采用大規模集成電路，以低功耗的微處理器為核心，帶黑底白字的段碼液晶顯示，配備按鍵操作更加方便。它應用數字采樣技術對單相電氣線路中的電壓、電流、有功、無功、功率因素、頻率、有功電能、無功電能及視在功率進行實時測量與顯示，并通過RS485/RS232接口或模擬量變送輸出接口對被測量電量數據進行遠傳，廣泛應用于各種工業控制與測量系統及各種集散式/分布式電力監控系統中。

三相電流變送器的作用

三相交流電流變送器是一種將電網中的三相交流電流隔離變送成線性的直流模擬信號的裝置。

三相電流變送器是將電網中的三相電流值經過電流互感器轉化為5A電流進入三相電流變送器后再經隔離變送成三路的線性模擬信號如4-20mA信號等。三相電流變送器輸出的模擬信號可以接入數顯儀表、遠動裝置、PLC、自動化控制系統等設備中。三相電流變送器可廣泛用于電力系統、工業控制、樓宇系統和其它工煤礦企業等

ZYD-3I三相電流變送器廠家
