FPVT雙輸出電壓變送器能將被測交流電壓轉換成按線性比例同時輸出兩路4-20mA的直流電流或電壓的儀器。

FPAR、FPVR 與FPA、FPV、FPAX、FPVX 的區別是真有效值變換，不隨波形畸變影響測量精度，因此特別適用于波形畸變嚴重的地區。

選型參數

圖：FPA鐵殼交流電流變送器型號表

常用型號：FPA-A2-F1-P2-O3，FPA-A2-F1-PD1-03。

技術參數

◆ 準確度等級：0.2％

◆ 長期穩定度：≤±0.2%/年，無累計誤差

◆ 溫度影響：≤100ppm/℃

◆ 響應時間：＜400ms

◆ 輸出紋波：＜0.4% (峰-峰值)

◆ 輸入功耗：電流＜0.2VA，電壓＜0.1VA

◆ 工作頻率：標稱頻率±10%

◆ 輸出負載：

　·電流輸出 額定10V壓降，***大15V壓降（可選）

　·電壓輸出 額定2mA，***大5mA輸出

◆ 輸出負載影響：＜0.1% （額定負載范圍內）

◆ 輔助電源：額定電壓 80%~120% 額定頻率 90%~110%

◆ 允許過量輸入：

　·電流 3倍連續 10倍30秒 50倍1秒，

　·電壓 ***大2倍連續

◆ 電壓試驗：輸入/輸出/電源與外殼之間2kV AC1minIEC688

◆ 沖擊試驗：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脈沖電壓）

◆ 校正幅度：滿度***小±3%，零點***小±1%

◆ 磁場影響：0.4kA/m 磁場強度變化＜0.05%

◆ 工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

◆ 貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露

使用說明

鐵殼電流變送器說明圖

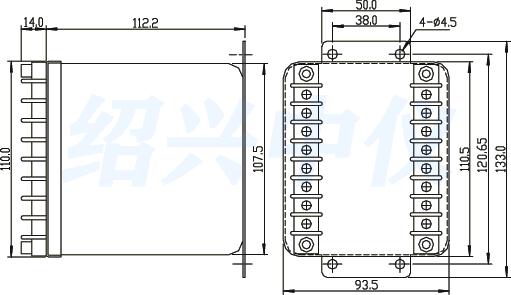

圖：鐵殼交流變送器安裝規格

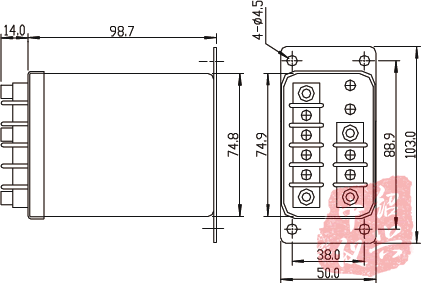

圖：鐵殼電流變送器安裝說明

FPVT雙輸出電壓變送器是一種能將被測交流電壓轉換成按線性同時比例輸出兩路的直流電流或電壓的儀器。配以相應的指示儀表或裝置，可在電力系統交流電路中實現對電流、電壓的測量和控制。

FPAR、FPVR與FPA、FPV、FPAX、FPVX的區別是真有效值變換，不隨波形畸變影響測量精度，因此特別適用于波形畸變嚴重的地區。

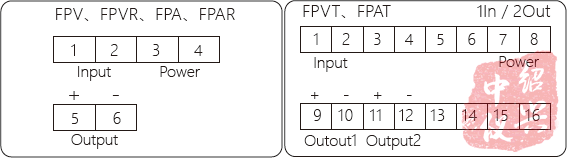

接線示意圖FPVT雙輸出電壓變送器接線圖

注：單個電流/電壓變送器電源功耗≤3.5VA；三組合≤7VA。

FPVT雙輸出電壓變送器（電廠用）選型示例：

FPVT-V2/F1-P2-O3/O3：

此型號意義：電廠用FPVT系列鐵殼雙輸出交流電壓變送器，輸入0~240V/50Hz，輸出兩路4~20mA/4~20mA，供電電源AC220V。
