溫度變送器欄目：一體化|熱電偶|熱電阻溫度變送器，型號有：SBWZ、SBWR等系列
更新時間：2026年03月06日，不同批次，導軌式溫度變送器外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZYG611RT一入一出熱電阻導軌式溫度變送器，
ZYG612RT一入二出熱電阻導軌式溫度變送器，
ZYG611TC一入一出熱電偶導軌式溫度變送器，
ZYG612TC一入二出導軌式熱電偶溫度變送器。

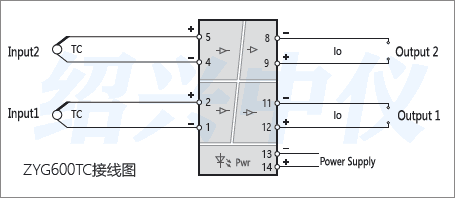

ZYG600TC熱電偶輸入信號隔離器接收熱電偶或毫伏信號輸入，經過隔離變送輸出標準的直流信號至控制系統或其它儀表。智能型的溫度變送器，有USB編程接口，可以用適配電纜連接這個溫度變送器和PC機，在PC機上通過軟件編程設定輸入的熱電偶類型和測量范圍。
熱電偶輸入信號隔離器采用獨立的直流電源供電，輸入-輸出-電源各通道之間隔離。
標準的35mmDIN 導軌卡式安裝?？砂尾宓慕泳€插頭端子，彈簧壓緊連接?？梢耘c單元組合儀表及DCS、PLC 等系統配套使用，廣泛用于工業生產過程的各種溫度檢測和控制系統。
| ZYG6 | XX | -X | -X | -X | -D | 選型說明 |
|---|---|---|---|---|---|---|
| 通道配置 | 11 | 一入一出 | ||||
| 12 | 一入二出 | |||||
| 22 | 二入二出 | |||||
| 信號類型 | TC | 熱電偶信號 | ||||
| 輸入信號 | X | 見下表 | ||||
| 輸出信號 | X | 見下表 | ||||
| 供電電源 | D | DC24V | ||||
| 輸入信號 | 代碼 | 輸出信號 | 代碼 | ||
|---|---|---|---|---|---|
| K（0~1000℃）默認 | 01 | 4~20mA | A | ||
| T（測量范圍） | 02 | 0~20mA | B | ||
| E（測量范圍） | 03 | 1~5V | C | ||
| J（測量范圍） | 04 | 0~5V | D | ||
| K（測量范圍） | 05 | ||||
| N（測量范圍） | 06 | ||||
| R（測量范圍） | 07 | ||||
| S（測量范圍） | 08 | ||||
| B（測量范圍） | 09 | ||||
注明：
訂貨時應寫明熱電偶輸入信號隔離器的輸入類型和分度號以及量程范圍，如未寫明則產品發貨時將按出廠默認設定提供。
熱電偶量程及測量誤差表
| 熱電偶類型 | 溫度范圍（℃） | ***小量程（℃） | 絕對誤差 | 基本誤差 | |
|---|---|---|---|---|---|
| 熱電偶 | T | -200～400 | 50 | ±1℃ | ±0.1% |
| E | -200～1000 | 50 | ±1℃ | ±0.1% | |
| J | -200～1200 | 50 | ±1℃ | ±0.1% | |
| K | -200～1372 | 50 | ±1℃ | ±0.1% | |
| N | -200～1300 | 50 | ±1℃ | ±0.1% | |
| R | -50～1768 | 500 | ±3℃ | ±0.1% | |
| S | -50～1768 | 500 | ±3℃ | ±0.1% | |
| B | 320～1820 | 500 | ±3℃ | ±0.1% | |
| 毫伏信號 | -80～＋80mV | 5mV | ±40uV | ±0.1% | |
注明：
1、表中未列出的其它熱電偶分度號，也可指定訂貨。
2、表中所列的基本誤差和絕對誤差兩欄，應用時取兩者之間的較大值。
3、熱電偶輸入時的測量誤差應加上冷端補償：±1℃
◆供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：<30mA（1入1出）；<45mA（1入2出）；<65mA（2入2出）
◆輸入?yún)?shù)（可以通過PC機及軟件編程設定）
熱電偶：K；E；S；B；R；T；N；W；J等
溫度量程范圍：根據連接的傳感器類型（參見量程表）
可選毫伏信號輸入：±80mV范圍
***小毫伏量程：5mV
◆輸出參數
輸出電流：4～20mA；其它指定電流
輸出電壓：1～5V；其它指定電壓
負載電阻：4~20mA輸出時，≤350Ω（出廠默認，可指定負載）
◆綜合參數
冷端溫度誤差：±1℃
冷端溫度補償范圍：-20℃~+60℃（補償電阻已裝在儀表內部）
溫度漂移：0.01%F.S./℃
響應時間：< 0.4s
隔離能力：輸入-輸出-電源之間 1.5KV，1min，50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC
工作環境溫度：-20℃～＋60℃
儲存環境溫度：-40℃～＋80℃
機殼材質/防護等級：阻燃ABS/IP20
外形尺寸：16×116×110（mm）
端子接線：接線電纜采用橫截面為0.5~2.5mm2實芯線或多芯線。
導軌式溫度變送器說明
導軌型溫度變送器是一種將溫度傳感器(熱電阻和熱電隅信號)，經全隔離放大轉換成一組輸出量的直流信號，從而實現對被測信號精確測量的儀器。
冷端溫度補償準確度：±0.1%測量熱電阻時允許的引線電阻：≤50Ω，工作溫度：工業級標準-10～+55℃，電流輸出允許外接的負載阻抗: 4-20mA輸出時0~500Ω；0-10mA輸出時0~1KΩ需要更大的負載能力請?jiān)谟嗀洉r(shí)說明。儲運環境溫度：-40～+80℃供電電源：交流：100～260VAC直流：24VDC（反接保護） 輸入功率：0.9～1.8W
導軌式溫度變送器作用
導軌式溫度變送器輸入、輸出、電源三方全隔離，抗干擾，且輸入、輸出選擇范圍寬，準確度高，電源可選擇，導軌安裝便于檢測與維護。廣泛用于各種對溫度行測量的監控系統中。該產品被廣泛地應用于石油、化工、發電廠、啤酒廠、醫藥、水泥、紡織、食品、環境監測、鍋爐、橡膠等工業領域。
導軌式溫度變送器是一種廣泛應用于工業自動化領域的溫度測量和傳輸設備。它采用先進的熱電偶和熱電阻技術，將溫度信號轉換為標準電信號輸出，以方便遠程傳輸和監控。其主要特點有以下幾點：
1.導軌式安裝：該設備可直接裝在標準導軌上，便于安裝和更換。
2.多功能顯示：該設備可實現多功能顯示，包括溫度顯示、報警狀態顯示等，方便實時監控。
3.高精度測量：該設備采用精密的測量技術，能夠?qū)崿F(xiàn)高精度的溫度測量。
4.防護設計：該設備具有良好的防護設計，能夠抵御各種惡劣環境和振動干擾。
5.多種輸出方式：該設備可提供多種輸出方式，包括模擬信號輸出、數字信號輸出等，可適應不同的應用場合和工程要求。
總之，導軌式溫度變送器是一種功能齊全、性能穩定、使用方便的溫度測量和傳輸設備，廣泛應用于機械制造、化工、電力、冶金等各個領域。
