更新時間：2026年03月07日，不同批次，ZYK13耐高溫桿式壓力變送器外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZYK13高溫壓力變送器外形圖長：143（117）mm*26.5mm。
常規型號：ZYK100M10M0（0~2.5MPa）：標準型桿式壓力變送器，過程接頭M20*1.5，無現場顯示，帶DC4~20mA輸出。
| ZYK10 | 參數選型 | |||||
|---|---|---|---|---|---|---|
| 結構形式 | 00 | 標準型 | ||||
| 01 | 小巧型 | |||||
| 02 | E+H型 | |||||
| 連接形式 | M | M20*1.5 | ||||
| G | G1/2 | |||||
| N | 1/2NPT | |||||
| F | 法蘭 | |||||
| T | 特殊要求（需備注） | |||||
| 連接件材料 | 1 | 1Cr18Ni9Ti | ||||
| 2 | 316L | |||||
| 3 | 特殊材質 | |||||
| 介質要求 | 0 | 常規 | ||||
| 1 | 防腐型 | |||||
| 2 | 防稠型 | |||||
| 3 | 高溫型 | |||||
| 顯示方式 | M0 | 無顯示 | ||||
| M1 | 指針表頭 | |||||
| M2 | LCD表頭 | |||||
| M3 | LED表頭 | |||||
| 量程 | （） | 用戶要求 | ||||
技術規格
| 量程 | Kpa | -100～0、5、100、500、800、1000 | |
|---|---|---|---|
| Mpa | -0.1～0、1、10……120 | ||
| 壓力形式 | 表壓、絕壓 | ||
| 輸出信號 | 4-20mA兩線制或0-5V 、0-10V、1-5V三線制 | ||
| 精度 | 0.25%FS | 0.5%FS | |
| 非線性 | ＜0.25%FS | ＜0.5%FS | |
| 遲滯 | ＜0.25%FS | ＜0.5%FS | |
| 重復性 | ＜0.25%FS | ＜0.5%FS | |
| 零點漂移 | ＜0.1%FS | ＜0.2%FS | |
| 溫度漂移 | ＜0.01%FS | ＜0.02%FS | |
| 穩定性（年） | ＜0.2%FS | ＜0.25%FS | |
| 工作電壓 | 18-28V DC (標定：24V DC) | ||
| 工作溫度 | -10～65℃ | ||
| 過載能力 | 200% | ||
| 壽命 | 大于9000萬次（25℃） | ||
| 負載電阻 | ＜750Ω | ||
| 響應時間 | ＜1ms | ||
| 測量介質 | 與316L兼容的各種介質 | ||
| 膜片材料 | 316L/陶瓷膜片 | ||
| 殼體材料 | 1Cr18Ni9Ti | ||
| 接口 | M20*1.5或1/2NPT或1/4NPT或用戶自定 | ||
| 防爆等級 | ExibIICT6 | ||
| 防護等級 | IP65 | ||
ZYK10小型赫斯曼接頭桿式壓力變送器是為適應國內市場某些領域測控精度要求不高，但對成本控制較高而推出的。采用國內企業生產的擴散硅式傳感元件，主要測量水、空氣等壓力。其精度特別是長期穩定性及壽命高于陶瓷壓阻式及應變式的壓力變送器 ，應用廣泛、市場需求量大。主要在自動控制和檢測場合中，用于替代陶瓷壓阻、應變式壓力傳感器及壓力儀表等儀表。
接線方式

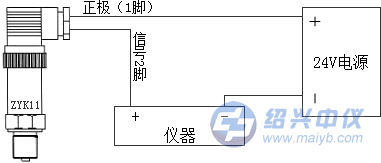

兩線制壓力傳感器接線圖
二線制壓力變送器即輸出4-20mA的信號線和DC24V電源疊加在一起，減少干擾，保證數據傳輸的穩定性，并且接線方便。
安裝方法

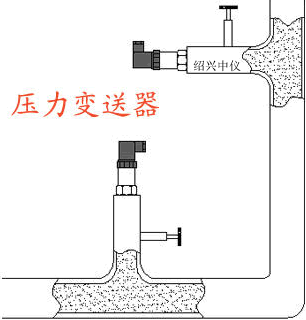

赫斯曼接頭桿式壓力變送器安裝方式圖
可選功能

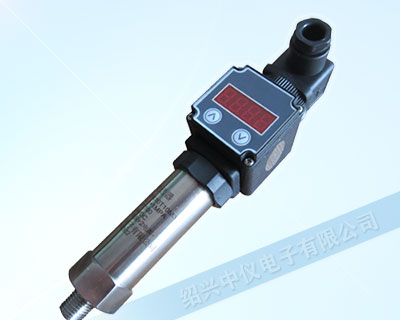

1、在輸出接線端加裝顯示屏就可以現場顯示壓力數值，成為名副其實的現場數顯桿式壓力變送器，顯示模塊可選3位半LCD或LED。
數顯桿式壓力變送器

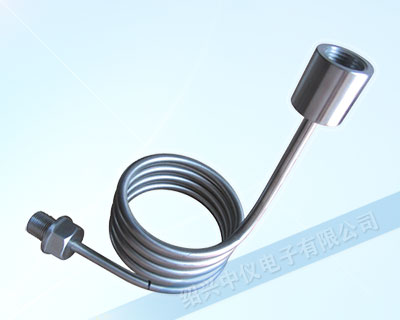

2、將桿式壓力變送器的壓力輸入傳感器部分加裝散熱器或散熱緩沖管可有效提高傳感器適用介質溫度，高溫型擴散硅壓力變送器，被測介質可以到達120℃甚至更高，壓力表彎管又叫壓力表緩沖管或冷凝管，是用來連接壓力變送器與測量的設備或管道之間的配件，用來緩沖被測量介質對壓力表彈簧管的瞬時沖擊，同時可降低被測介質的溫度，是對桿式壓力變送器進行保護的裝置。緩沖管位不銹鋼304無縫鋼管，展開總長1500mm（完全可以起到降溫的效果），配合高溫散熱片，可以降到400度，散熱管管道2頭，一頭為外螺紋，另一頭為內螺紋（也可按客戶需要訂制），在一些如化工行業大量應用。

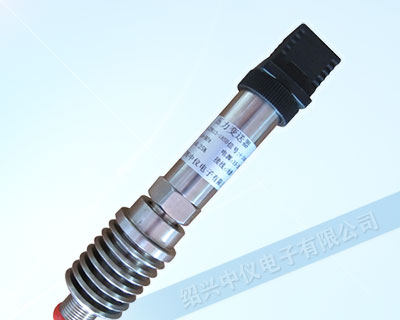

高溫桿式壓力變送器圖
耐高溫桿式壓力變送器的作用
ZYK13耐高溫壓力變送器是一種測量高溫介質的實用型耐高溫壓力變送器，被測液體或氣體的溫度可高達125℃（安裝配套散熱緩沖彎管，可測溫度更高的介質），并把壓力或液位轉換成標準電信號的現場遠傳壓力及液位測量儀表。
耐高溫桿式壓力變送器工作原理
耐高溫壓力變送器利用單晶硅的壓阻效應，以單晶硅為基體，按特定晶向，用先進的微機械加工技術形成彈性元件，在其適當位置用集成電路工藝形成四個等值應變電阻，組成惠斯登電橋，對電橋施加一恒定電壓（流），當有壓力（差壓）作用到彈性元件時，使其輸出與對應于所加壓力成比例的電壓信號，經過電子線路把電壓信號放大轉換成三線制的0-5V輸出。
