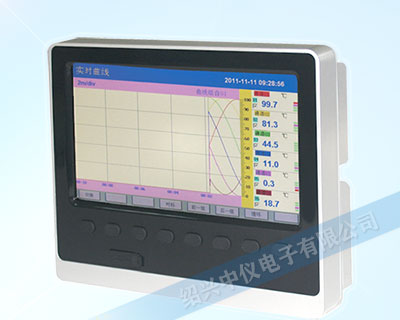

ZYW360RG十二路無紙記錄儀采用新型大規模集成電路，對輸入、輸出、電源、信號采取可靠保護設計。機身短節約空間，深度僅為76mm。12路多種信號輸入，可帶12路報警輸出，6個變送輸出，RS485通訊接口，以太網接口，微型打印機接口和USB接口，SD卡插座。

技術參數

1.輸入信號：12通道全切換信號輸入。

2.全切換輸入信號類型：

標準電壓信號：0～5V、1～5V、√0～5V、√1～5V；

標準電流信號：0～10mA、4～20 mA、0～20 mA、√0～10mA、√4～20mA；

毫伏信號：0～20mV、0～100mV、±20mV、±100mV；

熱電偶信號：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26；

熱電阻信號：Pt100、Cu50、Cu53、Cu100、BA1、BA2；

線性電阻信號：0～400Ω；

3.精度：±0.2%FS。

4.采樣周期：1秒。

5.處理器：采用高速、高性能32位ARM微處理器，內置嵌入式操作系統，畫面切換響應時間≤0.3S。

6.存儲器：內部64M Byte Flash。

記錄時間：

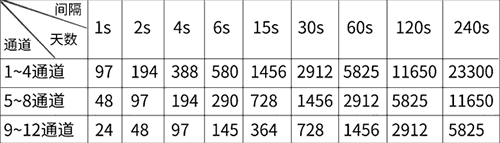

表：十二路無紙記錄儀記錄時長

7.模擬量輸出：4~20mA(負載電阻≤380Ω)、0~20mA(負載電阻≤380Ω)、0~10mA(負載電阻≤760Ω)、1~5V(負載電阻≥250KΩ)、0~5V(負載電阻≥250KΩ)。(!注:訂貨時請?jiān)谶x型后備注信號類型)

8.報警輸出：12限報警繼電器常開觸點輸出，觸點容量AC 250V/1A、1A/24VDC(阻性負載）。(注：當負載超過繼電器觸點容量時，請不要直接帶負載)

9.饋電：變送器饋電電源，額定電壓DC24V±10%，電流200mA。

10.通訊接口：10M Ethernet標準RJ45接口，支持ModBus-TCP通訊協議；RS485/232通訊接口和RS232打印接口，通訊波特率為1200、2400、4800、9600、19200、38400、57600bps可選，支持ModBus-RTU通訊協議。

11.工作電源：AC85～264V；頻率：50/60Hz；功耗：≤15W。

12.工作條件：工作溫度：-10～50℃；濕度：10～90%(無結露)。

選型說明

接線說明

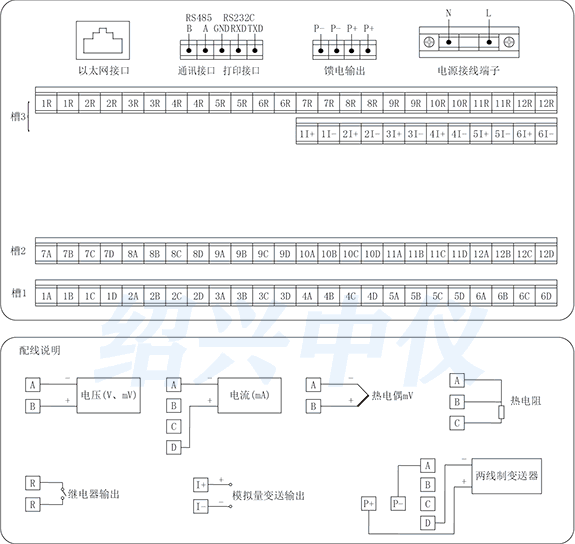

圖：十二路無紙記錄儀接線

！注意

★將十二路無紙記錄儀從溫度、濕度低的地方移至溫度、濕度高的地方，如果溫度變化大，則有時會結露，熱電偶輸入時會產生測量誤差。這時，請先適應周?chē)h(huán)境1小時以上再使用。

★如果在高溫條件下長時間使用會縮短LCD 的壽命（畫面質量降低等）。請盡量不要在高溫（大約40℃以上）條件下使用。

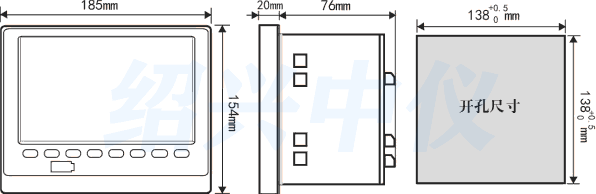

圖：十二路無紙記錄儀安裝

安裝方法

1、從儀表盤前面放入儀表

2、用十二路無紙記錄儀所帶的安裝支架，如右圖所示安裝

十二路無紙記錄儀使用說明目錄

一、概述 ......... 1

二、技術參數 ....... 1

三、使用注意事項及安裝 ..... 2

3.1、使用注意事項.... 2

3.1.1、對使用本儀表的注意事項 .... 2

3.1.2、對使用外部存儲媒體的注意事項 .... 2

3.2、儀表安裝..... 2

3.2.1、安裝場所 ..... 3

3.2.2、安裝方法 ..... 3

四、儀表功能和操作 ..... 5

4.1、運行畫面的切換 ..... 5

4.2、狀態顯示部份...... 5

4.3、實時曲線畫面..... 6

4.4、棒圖畫面..... 7

4.5、數顯畫面.... 7

4.6、歷史曲線畫面.... 8

4.7、報警列表畫面.... 9

4.8、文件列表畫面..... 10

4.9、打印畫面（帶打印功能有此畫面） ..... 12

4.10、備份畫面（帶備份功能有此畫面） ...... 14

4.11、掉電記錄畫面...... 15

4.12、組態畫面..... 16

4.12.1、系統組態 ...... 16

4.12.2、記錄組態 ..... 17

4.12.3、顯示組態 ...... 18

4.12.4 輸入組態..... 19

4.12.5、模擬輸出 ..... 26

4.12.6、功能列表 ..... 27

五、通訊 .... 27

六、十二路無紙記錄儀配件 .... 31
