24通道無紙記錄儀是一種高精度的數據記錄儀器，能夠同時監測多個信號通道的變化，并將數據記錄下來。它可以應用于各種工業監測領域，如化工、制藥、食品、水處理、環保等。

ZYW330-RG系列彩色無紙記錄儀60路***輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、頻率、毫伏等）。可帶18路報警輸出，12個變送輸出，RS232/485通訊接口，以太網接口，微型打印機接口和USB接口，SD卡插座；可提供傳感器配電；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示，報警列表顯示。人性化的外觀設計、完美的功能體現、可靠的硬件品質、精湛的制造工藝。

選型說明

常用型號例舉：ZYW330RG-40808000USB-A（紹興中儀彩屏無紙記錄儀價格請咨詢公司0575-85118510/彩色無紙記錄儀：8路輸入、8路報警、USB接口、AC220V供電）。

技術說明

1、輸入信號：60通道隔離型多種信號輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電壓大于500VAC。
2、信號類型：
標準電壓信號：0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；
標準電流信號：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；
毫伏信號：0～20mV、0～100mV、±20mV、±100mV；
熱電偶信號：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；
熱電阻信號：Pt100、Cu50、Cu53、Cu100、BA1、BA2；
線性電阻信號：0～400Ω；
3、精度：±0.2％FS。
4、采樣周期：1秒。
5、存儲容量：內部Flash存儲器容量256Mb。
6、模擬量輸出：4～20mA(負載電阻≤550Ω)、0～20mA(負載電阻≤550Ω)、0～10mA(負載電阻≤1.1KΩ)、1～5V（負載電阻≥250KΩ）、0～5V（負載電阻≥250KΩ）、0～10V（負載電阻≥4KΩ）、特殊定制。
7、報警輸出：≤18路報警繼電器常開觸點輸出，觸點容量3A/250VAC（阻性負載）。
8、配電：變送器配電電源，額定電壓24VDC，電流≤250mA。
9、通訊接口：隔離RS232和RS485接口，通訊波特率為1200、2400、4800、9600、19200、57600bps可選。
10、供電：電壓范圍85～264VAC；頻率范圍：50～60Hz；***大功耗：20VA。
11、工作條件：工作溫度：-10～60℃；濕度：10～90％（無結露）。

彩屏無紙記錄儀使用說明

顯示畫面說明

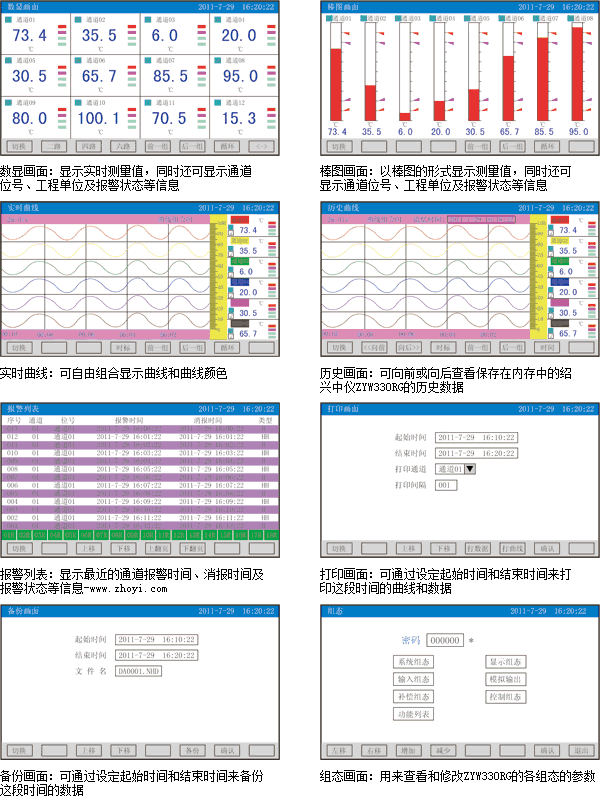

彩屏無紙記錄儀數顯功能說明圖

安裝注意事項

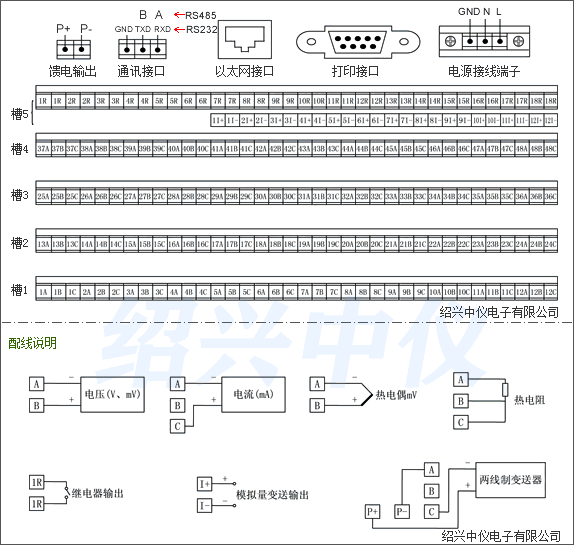

彩屏無紙記錄儀接線說明圖

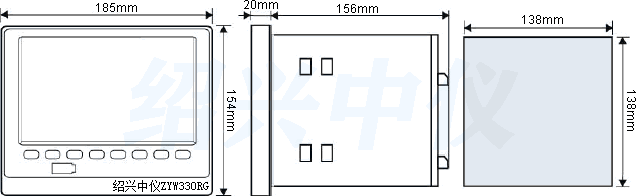

彩屏無紙記錄儀外形尺寸安裝示意圖

24通道無紙記錄儀具有24個獨立的通道輸入，每個通道都可以采集不同種類的信號，如電流、電壓、溫度、濕度、壓力等。這些信號會被轉換成數字信號，并通過內置的存儲器記錄下來。記錄儀的存儲器可用于存儲多達數百萬次采樣數據，并可方便地通過USB接口將數據上傳至電腦進行分析處理。

24通道無紙記錄儀設置

該記錄儀還具有一系列先進的功能和特性，如自動校準、報警功能、實時數據顯示、遠程控制、多種輸入方式等。其中，***重要的特性之一是無紙輸出功能。它可以通過內置的打印機將數據及時地打印并輸出，無需使用紙張。

同時，該記錄儀的操作也非常簡單。用戶只需通過觸摸屏或機械按鈕選擇所需的操作模式，就可以方便地進行設置和調整。此外，該記錄儀還具有良好的穩定性和耐用性，能夠適應各種工業環境下的復雜條件，保證數據的準確和可靠。

總之，24通道無紙記錄儀是一種功能強大、性能卓越的高精度數據記錄儀器，可廣泛應用于各種工業監測和控制領域。

24通道無紙記錄儀的通道設置可以通過以下步驟進行：

1. 打開記錄儀并進入設置模式；

2. 在設置菜單中選擇“通道設置”；

3. 進入通道設置界面，在界面中選擇需要設置的通道；

4. 對于每個通道，可以設置名稱、單位、量程、報警上下限等參數；

5. 確認設置后保存并退出通道設置界面。

需要注意的是，不同的記錄儀在通道設置方面可能存在差異，具體操作步驟應根據記錄儀的使用說明進行操作。在進行通道設置時，建議仔細閱讀使用說明，避免設置不當導致記錄儀無法正常工作。

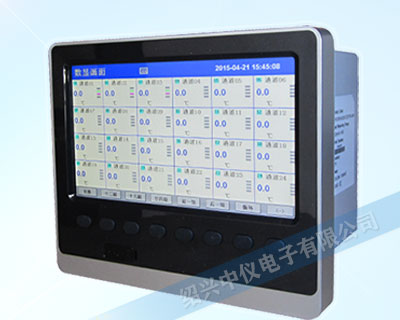

ZYW330R 24通道無紙記錄儀廠家
