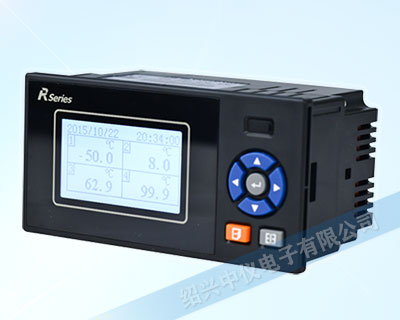

更新時間：2026年03月07日，不同批次，ZYW204R單色無紙記錄儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
常用型號：ZYW204RE（1路多種信號輸入，兩路報警信號輸出，AC220V供電，USB數據備份接口）。
更多單色無紙記錄儀型號可選：
輸入信號1~4路、繼電器報警1~4路、RS232/RS485通訊等。
屏幕：128*64點陣白屏液晶顯示器（LCD）。
精度：實時顯示：±0.2% F.S.、追憶精度：±0.2% F.S.（熱電偶應去掉冷端誤差）。
單色無紙記錄儀采用高性能的ARM Cortex-M3 32位的RISC內核。
輸入規格：***多支持4路模擬量輸入
電壓輸入：0-5V、1-5V、0-20mV、0-100mV
電流輸入：0-10mA、4-20mA、0-20mA
電阻輸入：Res（0~400Ω）
熱電阻：PT100、Cu50、G53、Cu100、BA1、BA2
熱電偶：S、B、K、T、R、E、N、J
輻射高溫計：F1、F2
鎢錸：WRe3-25、WRe5-26
注意：其它輸入信號（如0-10V）或分度號（如PT1000）需在訂貨時注明。
誤差精度：熱電偶冷端補償誤差： ±2℃
時鐘誤差：±2 秒/天
配電輸出：支持1路給變送器集中配電+24VDC，配電＜60mA。
變送輸出：***多支持2路通道的4-20mA標準電流變送輸出，負載能力500Ω（***大值），方便了顯示儀表或DCS/PLC的采集，實現了信號的長距離傳輸。
繼電器報警輸出：***多支持4路繼電器報警輸出，觸點容量3A@250VAC/3A@30VDC，可組態上上限、上限、下限、下下限報警。
通訊接口：提供RS232C和RS485兩種通訊接口供用戶選擇，支持Modbus RTU協議，波特率（1200、4800、9600、19200、38400、57600）。
打印接口：RS232C直接連接微型打印機，波特率1200。
常規單色無紙記錄儀供電為AC220V，50Hz交流電源；可支持24VDC（18VDC~36VDC）直流電源供電；支持12VDC（9VDC~18VDC）直流電源供電。
注意：直流供電需在訂貨時向紹興中儀注明。
環境溫度：0～50℃（避免日光直曬）
環境濕度：0～85%R.H（無凝結）（禁止在易燃、腐蝕性環境下工作）
海拔高度：<2000米
凈重：≤1.0Kg
注意：
技術指標為本系列單色無紙記錄儀通用指標，功能配置請以實物為準。
技術指標若有與實物儀表不相一致時，請以實物為準。
當密集安裝單色無紙記錄儀時，應參考操作手冊中推薦的儀表間***小間距，以保證必要的散熱及裝卸空間。
運行畫面含總貌畫面、棒圖畫面、實時/歷史趨勢畫面、報警/掉電列表畫面，運行畫面可按精致型無紙記錄儀的【菜單鍵】進行切換。
登陸組態參數設置畫面需同時按住【退出鍵】+【菜單鍵】一秒以上。
當系統未配置打印功能時，單色無紙記錄儀的打印畫面不出現。
鍵盤功能
向上鍵：向上移動光標（組態畫面）、切換選擇、增加光標所在數據值等。
向下鍵：向下移動光標（組態畫面）、切換選擇、減少光標所在數據值等。
向左鍵：向左/前移動光標等。
向右鍵：向右/后移動光標等。
確認鍵：執行光標所在功能或者編輯光標所在數據等。
退出鍵：精致型無紙記錄儀退出當前所在畫面。
菜單鍵：切換主顯示畫面（總貌、棒圖、曲線畫面等）、切換小數點位數（各子組態畫面）等。
退出鍵+菜單鍵：組態復合鍵，同時按住1秒及以上，進入精致型無紙記錄儀的組態畫面。
單色無紙記錄儀怎么用？

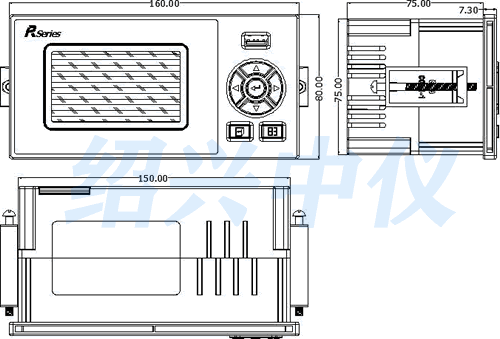

步驟1：將單色無紙記錄儀從安裝面板（請使用鋼板）前方推入安裝孔中。其中安裝面板厚度為（1.5~6.5）mm。
步驟2：用儀表所帶的安裝支架如上圖所示安裝（儀表左右兩側各安裝一個支架，儀表盤安裝支架所用螺絲是M4標準螺絲）。
步驟3：儀表表體安裝完畢后，即可進行信號線和電源線的連接。

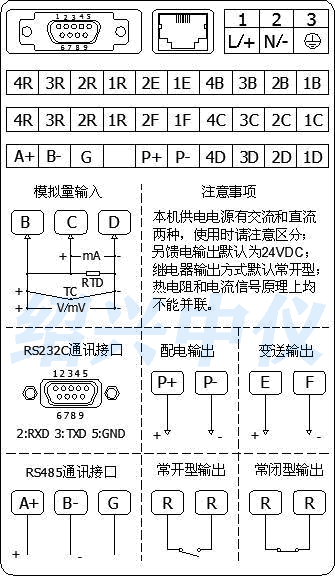

接線方法
建議用帶絕緣套的U型壓線端子（電源端子M3.5螺釘、信號端子M3螺釘）。
為提高儀表的安全性，接線時請遵守下述警告：
為防止觸電，請在接線前確認供給電源已切斷。
為防止火災，請使用雙重絕緣線（電源線建議使用截面積≥1mm2，絕緣600V的導線；繼電器輸出接線需耐電壓性強，截面積≥0.5 mm2的導線）。
在電源回路中請設置空氣開關，將本表與總電源隔開。
牢固地擰緊端子螺絲。擰緊力矩：0.5N.m（5kgf.cm）。
在接好電源線后應接上電源檢查儀表是否正常，在此之前請勿連接信號線，待確認儀表能夠正常工作之后，斷開電源再進行信號線的連接。
測量回路與電源回路需分開鋪設，測量對象***好不是干擾源，一旦無法避免，請將測量對象和測量回路絕緣，并將測量對象接地。
對于靜電產生的干擾，使用屏蔽線較好。
對于電磁感應產生的干擾，將測量回路接線等距離密集絞接較好。
如果將輸入接線與其他儀表并聯，會相互影響測量值。不得已需要并聯時需注意在運行中請不要開關其中一個儀表的電源，這樣會對其他儀表產生不良影響。熱電阻原理上不能并聯，電流信號原理上不能并聯。
熱電偶輸入時請不要使用散熱效果好的粗線（建議使用截面積＜0.5mm2的線），注意盡量不要使外部氣溫變化（特別是附近排氣扇的開關會產生較大溫度變化）。鉑電阻輸入時每根引線電阻應小于10Ω（引線阻值相同）。
