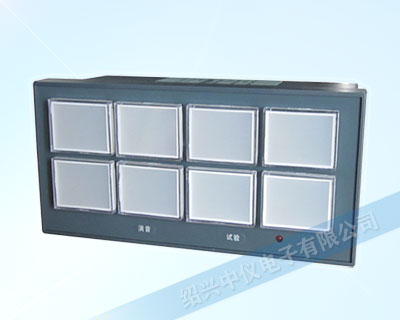

更新時間：2026年03月07日，不同批次，ZY-X803八路閃光報警器外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
八路閃光報警器采用平面LED指示的閃光報警器無通訊，無開關電源供電方式。
| 型號 | 代碼 | 參數說明 | ||||||
|---|---|---|---|---|---|---|---|---|
| ZY | □ □□□ □ □ □ □ □ | |||||||
| 特征 | X | 參數顯示：八位高亮度LED通道顯示 | ||||||
| 控制作用 | 803 | 八路閃光報警器 | ||||||
| 通訊方式 | □ | 0：無通訊；2：RS-232；8：RS－485 | ||||||
| 指示方式 | N | 平面LED指示（燈光式） | ||||||
| 輸入信號 | A B C D | 接點式閉路報警 接點式開路報警 標準TTL電平 特殊規格 | ||||||
| 饋電輸出 | P | DC24V饋電輸出 | ||||||
| 供電方式 | W T 省略 | DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略） | ||||||
型號舉例
ZY-X803-0-N-A-P-T：用戶選用了中儀的智能閃光報警儀（平面LED指示），接點式閉路報警，DC24V饋電輸出，AC90～265V供電，發光管式指示。
ZY-X803-0-N-A：8路閃光報警器（平面LED指示），接點式閉路報警，供電AC220V。
八路閃光報警器是一種接點式聲光報警顯示儀表，具有電路簡單、元件少、可靠性高、抗干擾能力強、低功耗、低噪聲、EMC電磁兼容等特點，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。
紹興中儀電子有限公司生產的ZYS-X803智能閃光報警儀可與各種控制儀表或其他接點式控制檢測儀表配套使用?？赏瑫r檢測八路輸入信號，八路信號均采用大規模、高亮度數碼管分別顯示各通道的當前狀態值。

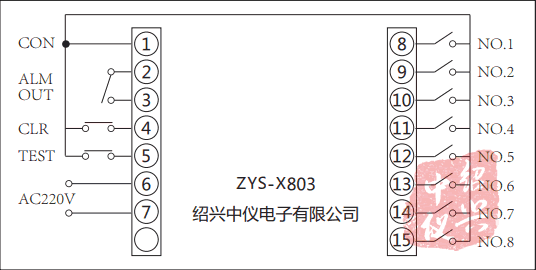

八路閃光報警器接線說明圖
此款八路閃光報警器的輸入信號可選擇接點式開路報警、接點式閉路報警或TTL電平。具有多種報警控制輸出方式，可自由選擇閃光報警、聲音報警、繼電器報警觸點控制輸出及帶報警記憶或不帶報警記憶功能。
可同時檢測八路輸入信號，八路信號均采用大規模高亮度數碼管，報警儀將發出聲、光報警信號，并輸出報警接點。
可選擇接點式開路/閉路報警或TTL電平，輸入與主機光電隔離。
可支持RS485通訊接口，采用標準MODBUS RTU通訊協議。
具有多種報警控制輸出方式，可自由選擇閃光報警、聲音報警、繼電器報警觸點控制輸出及帶報警記憶或不帶報警記憶功能。
1、八點報警信號輸入：TTL電平信號或者無源接點信號（常開常閉可設置）。
2、輸出信號：八點發光報警指示，具有音響接點輸出報警，音響動作為接點閉合。
3、輸出繼電器接點容量：AC 220V/3A；DC 24V/2A。
4、確認方式：手動（音響報警消除）。
5、工作條件：
a、環境溫度：0-50℃
b、相對濕度：≤85％RH
c、周圍空氣中不應含有腐蝕性氣體。
6、工作電源：AC220V，AC100-240V(50/60Hz)，DC24V(±10%)-需指定。
7、功耗：≤3W。
ZY-X803八路閃光報警器操作方法
1、上電后閃光報警器右下方紅色指示燈亮，表明電源已接通，若使用內部蜂鳴器，則蜂鳴約一秒鐘，然后顯示器逐個自檢完成后，進入工作狀態。
2、新的報警發生后，使用者按“消音”鍵，蜂鳴器停止蜂鳴，輸出繼電器觸點斷開。若報警信號仍未消除，則對應的顯示器亮，若報警信號已解除，則對應的顯示器不亮。
3、使用者若按“試驗”鍵，則八路閃光報警器八個顯示器同時閃爍，蜂鳴器間歇蜂鳴，輸出繼電器觸點閉合，閃光報警器處于測試狀態；放開“試驗”鍵，報警器自動進入工作狀態。
