選型和價格

·XTRM-ABCD-E-F產品選型要點：XTRM--系列號：代表選擇了紹興中儀的溫度遠傳監測儀；

A：輸入通道數(從2到6點可選)；

B：顯示方式(1:指針顯示，2：LED數碼管顯示)；

CD：測量溫度范圍（10：0~100度，15：0~150度）；

E：外殼材料（A：鋁合金，P：塑料）；

F：是否隔離（省略：不隔離，G：通道間隔離）。

XTRM溫度遠傳監測儀價格要根據產品型號來定，常規2路不含稅價自680元起，經銷商請致電0575-85118510。

·溫度遠傳監測儀XTRM-2215-P（2路輸入/150℃/塑料外殼/LED數顯）
·溫度遠傳監測儀XTRM-2215-A-G（2路輸入/150℃/鋁合金外殼/通道間全隔離/LED數顯）
·溫度遠傳監測儀XTRM-3215-P（3路輸入/150℃/塑料外殼/LED數顯）--功能上可以替代本公司早年開發的XMDA-5120-03-5系列水泥廠設備用溫度巡檢儀。
·溫度遠傳監測儀XTRM-3215-A-G（3路輸入/150℃/鋁合金外殼/通道間全隔離/LED數顯）
·溫度遠傳監測儀XTRM-4215-P（4路輸入/150℃/塑料外殼/LED數顯）
·溫度遠傳監測儀XTRM-4215-A-G（4路輸入/150℃/鋁合金外殼/通道間全隔離/LED數顯）
·溫度遠傳監測儀XTRM-5215-P（5路輸入/150℃/塑料外殼/LED數顯）
·溫度遠傳監測儀XTRM-5215-A-G（5路輸入/150℃/鋁合金外殼/通道間全隔離/LED數顯）
·溫度遠傳監測儀XTRM-6215-P（6路輸入/150℃/塑料外殼/LED數顯）
·溫度遠傳監測儀XTRM-6215-A-G（6路輸入/150℃/鋁合金外殼/通道間全隔離/LED數顯）

技術指標

·輸入信號：熱電阻PT100
·測量范圍：0~100℃、0~150℃、0~200℃（或按用戶需要特殊訂貨）
·輸入數量：2路、3路、4路、5路、6路
·輸出信號：模擬量4?20mA （兩線制）電氣隔離輸出
·轉換精度：≤0.5%FS
·線性誤差：＜0.1%
·顯示器：高亮度LED
·顯示精確度：0.5%FS
·顯示壓降：3V
·隔離壓降：2V
·隔離電壓：500VAC（輸入/輸出，隔離型產品具有）
·***大負載：（電源-14V~16V）/0.025A(輸出電流)
·限制電流：≤25mA 響應時間：1s
·電源電壓：22~28VDC
·溫度漂移：0.025%FS/1℃
·長期穩定性：≤0.1℃/年或0.05%/年
·殼體材質：鋁合金、工程塑料
·環境溫度：-45~＋85℃ （鋁合金殼體）/ -25~+75℃ （工程塑料殼體）
·防護等級：IP66（鋁合金外殼）/IP62（工程塑料外殼）
·抗射頻干擾：＞10V/m(80MHz~1000 MHz)

接線說明

XTRM多回路溫度遠傳監測儀具有多路輸入，一路***高點輸出功能，該系列產品有2路/3路/4路/5路/6路輸入，它能同時對多個測溫點進行測量，并自動將多個被測點中溫度***高一個點作為輸出，輸出信號為4～20mA的標準電流。

溫度遠傳監測儀采用LED數字顯示，在無選擇時顯示***高溫度點的溫度值，需要時用戶可以通過面板上的按鍵，選擇查看任一測溫點的溫度值。 本儀表主要用于多點溫度測量監視以及需要報警的各種場合。由于儀表采用SMT工藝等各項先進技術，溫度遠傳監測儀具有較好的穩定性、可靠性和抗干擾性能，在生產現場能有效抑制對講機的干擾，可選鋁合金外殼更能提高抗干擾能力及防護能力。

該XTRM產品采用緊湊的結構設計，安裝方便；內部線路的超低功耗設計，大大降低了儀表工作時因元器件散熱而產生的漂移，提高了產品的長期穩定性，延長了使用壽命；增加了儀表的測量精度；環境溫度范圍：-40~+85℃，可保證儀表在惡劣的環境下正常工作，從功能上來說，它可替代本公司生產的XMDA5120系列溫度巡檢儀。

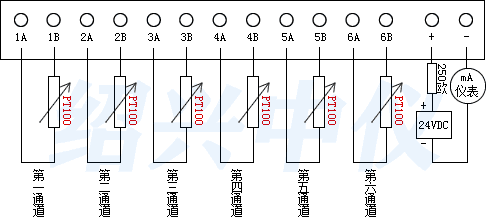

XTRM溫度遠傳監測儀接線圖

使用說明

XTRM溫度遠傳監測儀測量軸承溫度

1、一個水泥廠往往有許多大型的電機，如原料磨2440KW電機、水泥磨2800KW電機等，還有許多大型風機，如原料磨循環風機、窯尾排風機、窯篦冷卻風機等。工人關心其軸承溫度，希望在機旁有直觀顯示溫度值，并在中央控制室能監控。這類設備一般選用XTRM-2型溫度遠傳監測儀。

2、大型磨機的軸承溫度測量。如原料磨、水泥磨、煤磨等，磨機的進料口、出料口的軸承一般各配置有二個熱電阻溫度傳感器測溫，可選用XTRM2215溫度遠傳監測儀。

3、輥壓機軸承溫度測量。如水泥粉磨輥壓機，每小時通過145噸物料，軸承配置有4個PT100鉑電阻傳感器，應選用XTRM-4215型溫度遠傳監測儀，當軸承溫度T＞47℃時在中央控制室報警，當T＞50℃時報警并聯鎖，確保設備安全。

4、回轉窯托輪軸承溫度測量。Φ3.75×57m回轉窯，有三組托輪，每組托輪配置有4個鉑電阻傳感器，應選用XTRM-4215溫度監測儀進行溫度實時監控。

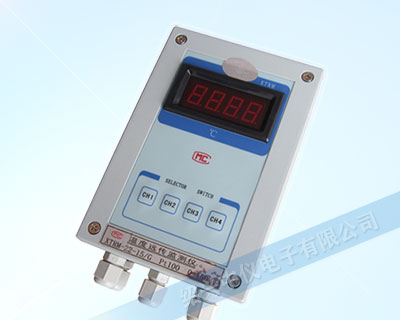

XTRM溫度遠傳監測儀正面(鋁合金外殼)圖

XTRM溫度遠傳監測儀測量高壓電機的繞組溫度

水泥廠有許多大型高壓繞線型電動機，如上面所說的磨機、風機，在電機制造時已配置有定子測溫元件（每相二個），電機運行時必須監控，當繞組溫度大于120℃時報警。XTRM溫度遠傳監測儀還有應用于煙道閘門、齒輪箱等許多溫度的測量，這里不一一列舉。

1、回轉密托輪油溫
2、密小齒輪油箱油溫
3、生料磨進出口軸承溫度
4、煤收塵器灰斗溫度
5、煤粉盒溫度
6、生料磨主電機繞組溫度
7、生料磨主電機軸承溫度
8、生料排風機電機定子溫度
9、高溫風機繞組溫度
10、高溫風機軸承溫度

XTRM溫度遠傳監測儀在水泥廠中的應用案例圖

XTRM溫度遠傳監測儀安裝與接線

由于在設計上已考慮到儀表的長期穩定性，并且XTRM溫度遠傳監測儀出廠前均經過長時間老化和校驗，因此在正常的使用情況下，一般無須特別維護。如經驗證是儀表故障，可送本公司紹興中儀維修，公司對本系列產品實行終身維修。
如果發現儀表已不能正常工作，儀表輸出電流超過20mA。多數情況是傳感器開路所致，也可能是傳感器與保護套管的絕緣電阻下降引起（帶G隔離型儀表能防止該故障）。如果一路輸入短路，不會影響儀表工作。當按鍵選擇該回路時，輸出電流小于4mA，表頭指示低于零點。

定期校驗溫度遠傳監測儀時需要校正儀表誤差，可按下述步驟進行調整：（以四回路Pt100輸入量程0～150℃為例）
1.打開儀表面板，接通電源。首先在***回路輸入端接標準電阻箱，并調整到100Ω，其余回路輸入端短路。
2.調節電位器W11，使輸出為4mA然后將電阻設置到157.31Ω時再調節W12使輸出為20mA，該步驟要反復多次，直止達到滿意的精度范圍。
3.將標準電阻箱接到第二路，采用步驟2的方法調整調零電位器W21和滿量程電位器W22，使輸出分別為4mA和20mA即可，調整第二回路時，其余輸入回路也應短路。
4.將標準電阻箱分別接到第三、第四回路，重復步驟2。分別調整電位器W31、W32和W41、W42，則全部四個回路完成調整。（非調整回路的輸入均應短路），紹興中儀作為XTRM溫度遠傳監測儀廠家，我們建議盡可能返廠校驗，我們的先進設備更精準更專業。XTRM溫度遠傳監測儀接線圖

測溫應用案例

主要特點

1、工作電壓范圍寬：由于XTRM儀表內部專門設置了一個電源部件，在外電源22～28伏范圍波動中能自我調整，以保證儀表在工礦惡劣供電條件下能正常工作。
2、溫度遠傳監測儀具有良好的抗射頻干擾性能。在XTRM儀表設計中采用了多項抗射頻干擾技術，經上海儀器儀表自控系統檢驗測試所依據GB18268-2000《測量、控制和實驗室用的電設備電磁兼容性要求》試驗，在10V/m（80MHz～1000 MHz）的場強下它的變化范圍小于0.3％。因而它能有效抑制來自現場的諸如對講機之類的射頻干擾。
3、簡單的布線，即儀表從現場到控制室采用雙絞。

XTRM溫度遠傳監測儀工作原理

XTRM溫度遠傳監測儀表是二線制多回路溫度變送顯示器。它與多點熱電阻傳感器配合使用，將各種生產過程中固體、液體、氣體的溫度顯示和變送遠傳。XTRM溫度遠傳監測儀安裝在被測對象附近，用屏蔽電纜將各回路的熱電阻傳感器的測溫信號連至該儀表各自獨立的前置放大器，前置放大器將微弱變化信號放大處理，輸送到比較輸入電路（選擇高溫信號）或選點輸入電路，進行信號選擇。被選中的回路信號，再經過電壓/電流轉換單元處理，將前置放大器的輸出電壓轉換成DC 4～20mA電流信號輸出。如選擇測溫范圍0～150℃則對應DC 4～20mA輸出。
