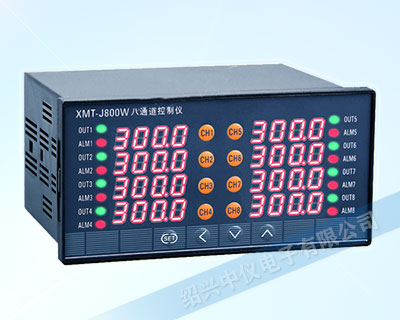

XMT-J800W型八路溫度顯示控制儀可以同時配接八路傳感器，獨立的自整定模式和獨立的PID參數，同時控制八路溫度，可與計算機RS485串口通訊，通訊協議采用國際通用的Modbus RTU協議，能與PC、PLC或觸摸屏構成集中控制管理系統。

技術性能

1、輸入類型：CU50（-50.0～150.0℃）、Pt100（-199.9～600.0℃）、K（0～1300℃）、E（0～700.0℃）、J（0～900.0℃）、T（-200～400.0℃）、S（0～1600℃）、R（0～1700℃）、WR25（0～2300℃）、N（0～1200℃）、B（0～1800℃）

*所配傳感器必須為隔離型的（即傳感器2根引線與外部金屬保護管是絕緣的）。

2、控制方式：二位式控制、PID控制

3、輸出方式：繼電器觸點容量為240V 5A(阻性負載)； 固態繼電器觸發信號為20MA/9V。

4、測量精度：±0.5F·S±1字，附加冷端補嘗誤差±1℃

5、工作電源：AC220V 50Hz 功耗：小于5W

6、工作環境：0~50℃，相對濕度≤85％RH，無腐蝕性及無強電磁輻射場合

7、外型尺寸：160×80×130，開孔尺寸：152×76mm

儀表特點

八個通道獨立控制

一臺八路溫度顯示控制儀可同時控制八個通道的溫度，相當于一個儀表集成八個單通道儀表的功能。可以同時配接八路傳感器，獨立的自整定模式和獨立的PID參數。

支持多種信號輸入

8路溫度顯示控制儀具有很強的通用性，可支持多種傳感器，滿足各個領域不同的測控需求。K、E、J、S、CU50、PT100等分度號傳感器都能通用。如有要求也可支持0-5V、4-20MA信號輸入。

注意：該儀表必須配接隔離型傳感器（即傳感器的兩根引線與外部金屬保護管是絕緣的)

通訊功能（可選配)

RS485通訊，采用Modbus Rtu協議，可與組態王、昆侖通泰MCGS、Wincc等組態軟件連接，也可與易控、威綸通、eView、Kinco步科、顯控、信捷等工業觸摸屏連接，可與西門子S7-200、三菱PLC、S7-300等連接，通過串口線將儀表采集的溫度數據傳輸給上位機，也可直接在上位機發各種指令給儀表。提供通訊協議，客戶可自己開發上位機，輕輕松松即可組成DCS系統。

選型說明

使用說明

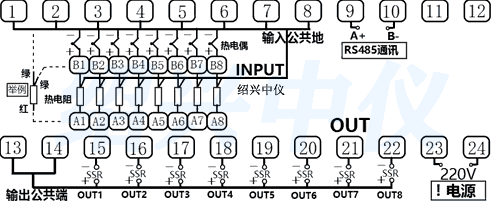

認真閱讀隨機使用說明書，按照下述接線圖正確接線后方可開機。

XMT-J800八路溫度顯示控制儀，數字顯示控制儀，

8路溫度顯示控制儀操作說明

公共菜單設置方法（公共參數）

按功能鍵（SET鍵）3秒，進入公共菜單，此時‘第1路顯示窗’和‘第2路顯示窗’分別顯示參數符號和參數值，可分別按?（光標移位鍵）、▲（加鍵）、▼（減鍵）三鍵來更改參數值，修改完成后按SET鍵保存進入下一個參數；同樣方法修改其它參數。

除了<菜單參數表格>中的各寄存器地址外，下面一些常用參數我們單獨列出在一個連續的地址區間中，方便上位機通訊讀寫，下表中的各寄存器地址***多只支持連續快捷讀3個字。（注意：除下表中的地址只支持連讀3個字外，本說明書中其他寄存器地址都支持連讀8個字）

通訊補充說明

1、上位機對XMT-J800八路溫度顯示控制儀寫數據的程序部分應按儀表的規格加入參數限幅功能，以防超范圍的數據寫入儀表，使其不能正常工作，各參數代碼、寄存器地址及范圍見前面《儀表說明書》中的菜單表格。

2、上位機發讀或寫指令的間隔時間應大于或等于0.2秒，太短儀表可能來不及應答。

3、測量值為32767（7FFFH）表示HH（超上量程），為32512（7F00H）表示LL（超下量程）

4、除了CRC校驗字節低位在前外，其它所有雙字節均高位在前。

5、儀表未發送小數點信息，編上位機程序時應根據需要設置。

6、單條總線掛載20臺以下通訊質量較穩定。如需掛載更多時，為保證通訊穩定性***好接485中繼器。

7、因市面上有些modbus智能設備的參數寄存器地址的首地址是從1開始、有些是從0開始（本儀表從0開始）。故在與有些組態軟件或觸摸屏通訊時，上面表格中儀表的所有參數寄存器地址需要加1才能正確讀寫。

八路溫度顯示控制儀使用方法

測量顯示

八路溫度顯示控制儀可測量電網中的電力參數有:Ua、Ub、Uc(相電壓);Uab、Ubc、Uea(線電壓)Ia、Ib、Ic(電流);Pa、Pb、Pc、Ps(每相有功功率和總有功功率);Qa、Qb、Qc、Qs(每相無功功率和總無功功率);PFs(總功率因數);Ss(總視在功率);FR(頻率)以及有功(無功)電能，所有的測量電量參數全部保存儀表內部的電量信息表中，通過儀表的數字通訊接口可訪問采集這些數據。而對于不同的型號的儀表，其顯示內容和方式卻可能不一致，請參考具體的說明。

顯示方式:

可設置XS1控制字用來編程設置通常狀態下顯示內容，XS1=0表示自動循環顯示，1(三相電壓)，2(三相電流)，3(有功功率、無功功率、功率因數)，4(頻率)，5(有功電能信息)，6(無功電能信息)。

編程操作

在編程操作下，儀表提供了設置(SET)、輸入(INPT)、通訊(CONN)三大類輸入設置菜單項目，采用LED顯示的分層菜單結構管理方式:第1排LED顯示第1層菜單信息;第2排LED顯示第2層菜單信息，第3排LED提供第3層菜單信息。

鍵盤的編程操作采用四個按鍵的操作方式，即:左右移動鍵"←"、"→"，菜單進入或上回退"MENU"鍵、選擇確定" " 來完成上述功能的的有操作。
